雷达液位计的工作原理及种类

作者: 编辑: 来源: 发布日期: 2020.06.04
信息摘要:
1雷达液位计的工作原理能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。一种特殊的时…


微信图片_20200506095014


1 雷达液位计的工作原理

能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
     电磁波在空气中是以光速传播的, 雷达液位计距离物料表面的距离可用下式表示:
     D =(1/2)*CT
 式中: D ———雷达液位计距离物料表面的距离;
     C ———光速
     T ———脉冲时间。

则液位为:
     L = E - D
  式中:L ———液位;
     E ———罐的总高;
     D ———空高。
     即使在存在虚假反射的时候,新的微处理技术和独一无二的ECHOFOX- 软件也可以准确地分析出物位回波。通过输入容器尺寸,可以将上空距离值转换成与物位成正比的信号。仪表可以空仓调试。

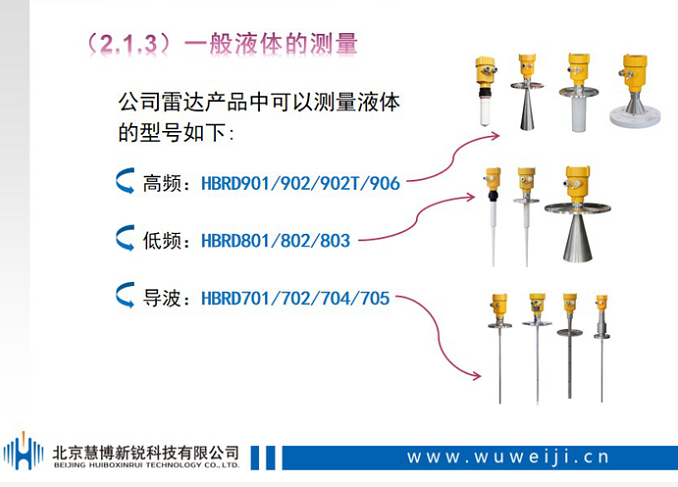

2 雷达液位计的种类

1111


(1)高频雷达液位计

      受高频雷达发射结构影响,高频雷达传感器发射尖更容易形成凝结短路,所以针对高频雷达凝结的现象公司推出各种抗凝结天线(HBRD902T、HBRD906)。

     ◆对于 HBRD901雷达,抗轻微凝结,适用于按照法兰小(最小DN50)量程10m之内,罐内酸气或者蒸汽小,有腐蚀性的环境。 HBRD901棒式雷达天线有100mm和200mm两种,当接管稍长时不会严重影响测量,会增加一-些盲区。 当罐内温度较高,酸气或者蒸汽较大的时候不合适用HBRD901雷达,HBRD901雷达盲区- - -般小于0.3m,只能测量常压的环境,不能加高温散热片。

     ◆接管过长的工况,喇叭天线的雷达可选择加长型天线测量。高频雷达如接管过长,可通过加长传感器测量。

    HBRD902雷达适用于大部分工况, 盲区小,发射角小,适合在导波管内使用;但当现场有大蒸汽(会产生凝结),强腐蚀时不推荐使用。

     ◆HBRD902T雷达, 是对HBRD902雷达的补充,是在902雷达的天线_上加装了防腐翻边护套,材质分为PVDF和PFA,跟现场温度及腐蚀强弱来选着护套,PVDF护套适用于常压环境,PFA护套最高耐压1.6MPA。

     ◆HBRD906雷达盲区较小, 最小盲区为0.1m,HBRD906雷达天线为微锥形天线,安装时天线不用伸出接管,接管长度跟接管直径有关,DN80接管最长不能超过200mm。

     HBRD906雷达适合于有蒸汽有腐蚀的小型储罐,因天线不伸出接管,防介质飞溅效果比较好,同时盲区更小,所以特别适用于带搅拌的小型储罐(测量高度5m以下)。

(2)导波雷达

     导波雷达测量液体的4款产品HBRD701/702/704/705,都有特殊的应用点,也有应用的局限性。

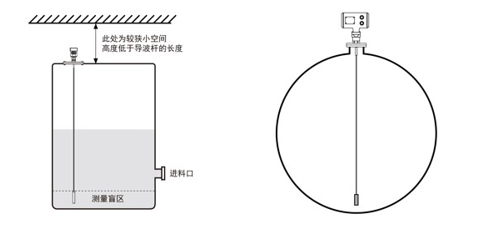

     ◆对于HBRD701雷达,杆式适用于测量轻微腐蚀性、量程小的罐子、或者安装法兰比较小的罐子;缆式因为重锤为测量盲区,所以下盲区比杆式大,小量程不推荐选缆式(没有安装空间的只能选缆式)对于介电常数较低,且量程较大的储罐,推荐选A型导波雷达,例如液化气球罐测量。

刚发的苟富贵

       ◆对于HBRD702雷达,暂时公司的工艺为套四氟或套PFA,PFA采取焊接工艺(配图)只能用于杆式可以耐一定压力,缆式套四氟的702雷达工艺为四氟胶密封,所以不能耐压。

       ◆对于HBRD704雷达,同轴管外径为25mm,同轴导波雷达最适用的环境是量程较小罐子,通过同轴管,可以做到无盲区测量。通过对同轴雷达在搅拌罐子内使用情况的反馈,搅拌罐直接装同轴雷达,会有很大的几率折断,所以公司不推荐直接安装在搅拌罐,可以选择HBRD701雷达加装DN50以上的导波管测量。

       ◆对于HBRD705雷达,是陶瓷密封天线,是针对高温高压环境下测量液体使用的,因为高温高压环境下罐内会产生气相,雷达测量精度需要补偿,暂因未总结出补偿规律,不推荐在高温加高压环境下使用,单独的高温(温度400°C以内)或者高压(10mpa)使用效果可以保证。



微信图片_2020051315352115
