不同形状的储物罐如何安装高频雷达物位计

作者: 编辑: 来源: 发布日期: 2018.10.09
信息摘要:
高频雷达物位计是当下较为先进的雷达式物位测量仪表,一般的测量距离最大可以达到70米。北京慧博新锐科技有限公司HBRD90X系列,是26G高频…

        高频雷达物位计当下较为先进的雷达式物位测量仪表,一般的测量距离最大可以70米。北京慧博新锐科技有限公司HBRD90X系列26G高频雷达式物位测量仪表,测量最大距离达到了80米。天线被进一步优化处理,新型快速的微处理器可以进行更高速率的信号分析处理,使得仪表适用于固体料、过程容器或强粉尘易结晶、结露场合之外,还可以用于各种强腐蚀性液体的测量。


        HBRD90X系列26G高频雷达物位的天线尺寸小,便于安装;非接触雷达,无磨损,无污染。几乎不受腐蚀、泡沫、大气中水蒸气、温度和压力变化影响。严重粉尘环境对高频物位计工作影响不大。波长更短,对在倾斜的固体表面有更好的反射。波束角小,能量集中,增强了回波能力的同时又有利于避开干扰物。测量盲区更小,对于小罐测量也会取得良好的效果。高信噪比,即使在波动的情况下也能获得更优的性能。高频率,是测量固体和低介电常数介质的最佳选择。




        在安装的时候要根据现场工况要求进行安装,最理想的安装位置在直径的1/4处或1/6处。如果是锥形罐,罐顶是平面,可装在罐顶正中间,可保证测量到锥形底部。测量介质是固体料堆时,天线要垂直对准料面。若料面不平,倾斜的固体表面会造成回波衰减,甚至丢失信号的问题。所以,堆角大必须使用万向法兰来调整喇叭角度使喇叭尽量对准料面。需注意不能安装在入料口的上方。

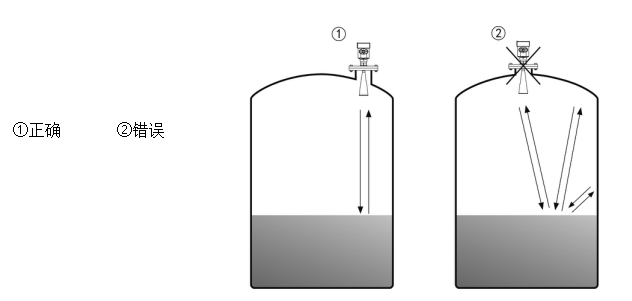

        圆形和拱形的储物罐,仪表不能安装在罐顶中间。这样会会产生间接回波还会受到多次回波的影响。多次回波可能比真正回波的信号阈值还大,因为通过顶部可集中多个回波。影响测量数据,所以不能安装在中心位置。当罐中有障碍物的时候,需要加装反射板

在储物罐中安装雷达物位计要根据不同的形状,罐内实际情况,在不同的位置进行按照,确保测量达到效果,数据真实可靠,这一方面慧博新锐是专业的,如果您有什么疑问,可直接联系我们或者在线咨询。
